東莞PCB在線分板機作為 SMT 生產線的核心分切設備，通過 “自動化聯動 + 精準分切” 的協同機制，實現 PCB 板從輸送到分切的全流程無人化作業，核心原理圍繞上料聯動、精準定位、高效切割、下料銜接四大環節展開。

　　1. 生產線聯動上料

　　東莞PCB在線分板機通過傳送帶與前端 SMT 設備(如回流焊爐)無縫對接，接收生產線傳輸?shù)倪B片 PCB 板。設備內置的光電傳感器檢測到板材后，自動觸發輸送系統，將板材平穩輸送至切割工位，無需人工轉運，確保與生產線節拍同步(通常適配 1-3 米 / 分鐘的輸送速度)，避免物料堆積或斷供。

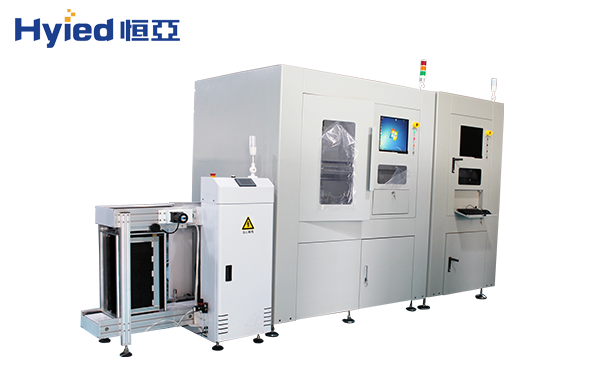

東莞PCB在線分板機

　　2. 多維度精準定位

　　板材進入切割工位后，定位系統啟動：視覺相機識別 PCB 板上的 Mark 點(基準點)，將位置數據傳輸至 PLC 控制系統;同時，機械定位銷與側邊擋塊輔助固定板材，補償板材輸送過程中的微小偏移，重復定位精度可達 ±0.01mm，確保切割路徑與預設軌跡完全吻合，避免因定位偏差導致分切尺寸超標。

　　3. 適配型切割作業

　　根據分板機類型(銑刀 / 圓刀 / 激光)執行對應切割動作：銑刀式通過高速主軸(40000-60000 轉 / 分鐘)帶動銑刀分層切削，沿路徑切除板材連接部;圓刀式依靠上下圓刀滾動剪切，沿 V 槽完成分切;激光式則通過聚焦激光能量消融材質，實現非接觸切割。切割過程中，實時壓力 / 能量監測系統動態調整參數，保障切口平整、無應力損傷。

　　4. 自動化下料與分流

　　分切完成后，傳送帶將合格板材輸送至下游檢測設備(如 AOI)，若內置檢測模塊識別到不良品(如毛刺超標)，會觸發氣動推桿將其分流至不良品收集盒。整個過程通過 PLC 與 MES 系統聯動，實時上傳生產數據，實現全流程可追溯，滿足規模化生產的自動化與智能化需求。
