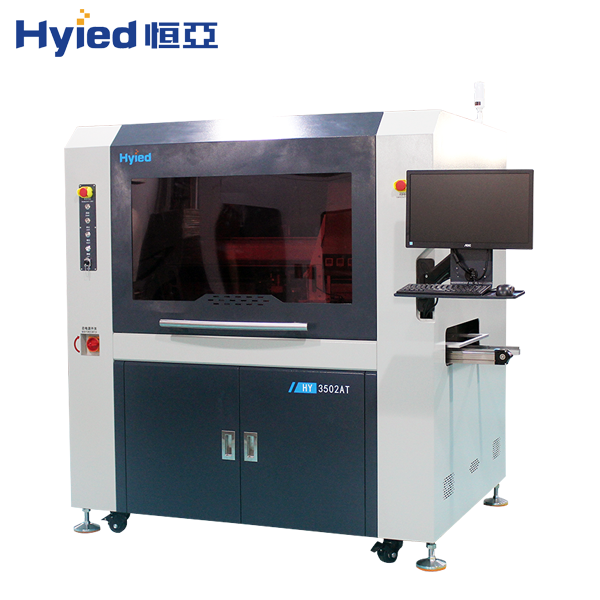

當前位置：首頁>產品中心>產品類型>在線分板機
產品優勢：
1.無應力切割
2.MARK點精準定位
3.進口彩色高清工業相機，飛行攝像
4.配備自動換刀機構
5.進口80000轉高速電主軸
6.高效切割降成本
7.與其他自動化設備配合，實現無人智能化“PCBA線路板”分板一體化線。
適用范圍：
廣泛應用于電腦數碼、汽車行業、3C數碼/家電等行業應用。切割效率高、穩定性強、安全性高、長期穩定使用，高品質高性價比的一款全新理念在線式曲線分板機。
效率低，產能??？ |
粉塵多，品質低？ |
精度低，有毛邊？ |
提產能，靠招人？ |
在線分板機視頻實例 √ 自動化生產，節省人工 √ 在線式設計，產能高 √ 自動上下料、切割 √ 切割精度高，無毛邊 |
降低材料損耗 縮短周期 在線分板機使產品的制造周期縮短，能夠使企業實現快速交貨，提高企業在市場上的競爭力，同時還可以降低原材料及制品的數量。 | 高像素鏡頭 超高精度 在線分板機上配置高像素CCD放大鏡頭；各種高精度的導向、定位、進給、調整、檢測系統或部件，可以保證產品裝配生產的高精度。 | 大轉速主軸 效率高 采用進口高速電主軸，轉速可達到80000轉，且在線分板機設備能夠?qū)崿F(xiàn)連續生產且故障率低，生產準備時間短，大大提高生產效率。 | 誤操作判斷 安全高效 采用自動上下料結構，線體式作業，載具循環，提高生產效率的同時，更自動斷刀等異常提示，從源頭避免工傷及誤操作。 |
類別 | 項目 | 規格參數 | ||
識別系統 | 自動找Mark點功能 | 彩色圖像查找定位 | ||
攝像機 | 彩色CCD攝像機，像素：水平1280，垂直960 （選配：條碼相機，識別二維碼及條碼） | |||
FOV大小 | 5*5mm | |||
照明光源 | 環形結構，高亮白色LED光源 | |||
圖像處理速度 | 畫面處理時間 | <300MS/FOV | ||
機械系統 | 防靜電措施 | 靜電消除器，防靜電治具，防靜電插座 | ||
可加工PCB尺寸（MAX） | L300*W350mm | |||
切割精度 | ± 0.05mm（考慮產品及治具公差） | |||
可加工PCB厚度 | 0.5mm-3.0mm | |||
X、Y、Z平臺 和機械手平 臺，以及進、出 料機構 | 驅動設備 | 精密五軸伺服電機+1軸閉環步進電機系統/精密導軌,研磨滾珠絲桿 | ||
進口主軸轉速 | 高速電主軸（ 20000-80000）RPM | |||
機臺重復精度 | ± 0.02mm | |||
移動速度 | X軸：1000毫米/秒；Y軸：1000毫米/秒；Z軸：500毫米/秒 | |||
自動換刀功能 | 選配（國產/進口可以選） | |||
斷刀檢測 | 標配 | |||
取放料方式 | 上料機械手+下料機械手，雙機械手平臺 | |||
| 出料方式 | 皮帶出料或治具定位出料 | |||
進料方式 | 軌道進料,進料高度900±20mm,寬度60-300mm自動調節;流向：左進右出 | |||
軟件系統 | 操作系統 | Windows10 | ||
設備檢測 | 開機自動檢測功能 | |||
AutoCut程序 | 特點 |
| ||
操作界面 | 圖形化制作加工數據，所見即所得 | |||
Mark | 每個PCB板點數 | 最多可設定2個Mark點 | ||
識別速度 | < 0.5 秒/個 | |||
控制系統 | 電腦主機 | 專業電腦 | ||
顯示輸出 | 19.5'液晶顯示器 | |||
設備重量 | 約1100公斤 | |||
其它參數 | 電源供應 | 主機: 電壓AC220V 2ψ 50HZ、集塵機:電壓 AC380V 3ψ 50HZ. 5P | ||
供氣 | 4-6 kg/c㎡ | |||
外表顏色 | RAL7035,細橘紋灰 | |||
吸塵方式 | 下吸塵/上吸塵可選 | |||
銑刀規格 | ￠0.8mm-￠3.0mm（刀柄規格統一3.175） | |||
噪音 | 75db±5db（1米處） | |||
吸塵機檢測方式 | 壓力檢測（具備吸力報警功能） | |||
分板機外形尺寸 | L*W*H<=1650X1265X1635mm（不含警示燈高度） | |||

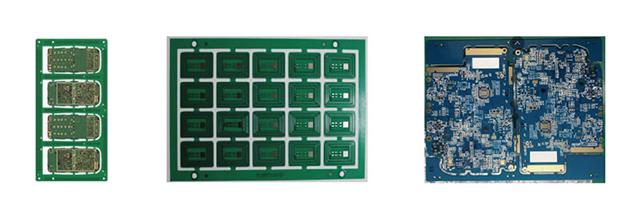

切割 pcb板型 |
| |||

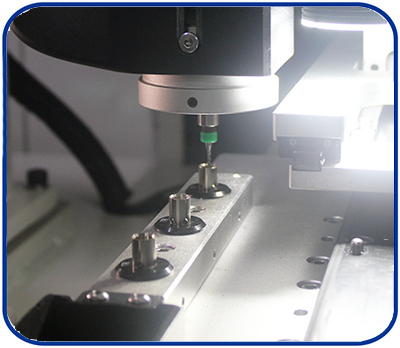

 | 自動換刀系統 配備自動換刀機構，從源頭避免工傷及誤操作，大幅提高作業效率 ；具備自動斷刀檢知功能；采用進口電主軸，使用壽命更久，穩定性好 ；切割應力更小、板邊平滑、精密度高；Z軸具備自動補償設定，可自動調整銑刀深度； 未來可免費擴展機器手臂信號端口，以實現無人化操作。 |
 | |

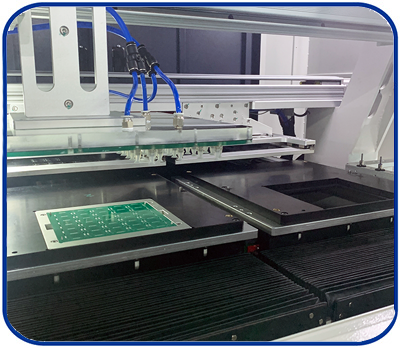

雙伺服平臺 利用伺服驅動兩個工作平臺，交替加工放置pcb基板，減少等待時間，增加產能，解決了汽缸式驅動平臺的精度問題。治具上設有產品放置檢測，判定產品是否放好，以免切壞產品。 |  |
 | |

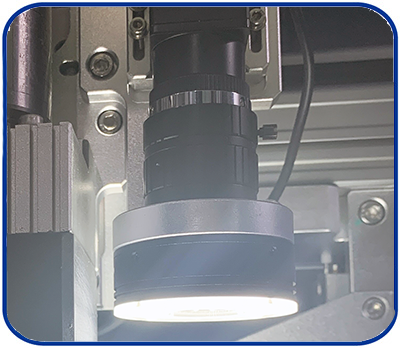

 | 視覺系統 高像素彩色CCD及大倍功率鏡頭，可輔助程序示教及編輯模擬功能，自動MARK定位補正系統，提高切割精度，防止板未到位失誤而割壞基板，左右程序復制及切換機種更快捷。飛行航拍相機結構設計，左右平臺可分割不同產品，且在治具高度不同的情況下也能加工。可選裝條碼讀取功能，實現1D/2D條碼的讀取并保存或上傳，便于追溯及數字化管理。 |
 | |

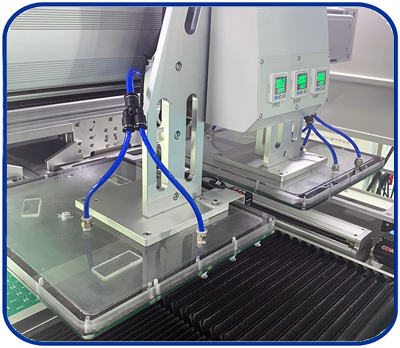

機械手移載 移載X軸采用伺服馬達+精密型封閉模組驅動，精度高，速度快，外觀美。雙機械手移載機構，上下料分開，效率高，靈活性強，換線快。設有產品取放異常報警。 |  |
主軸 | 進口主軸(國產可選) |
伺服馬達品牌 | 進口伺服(國產可選) |
精密傳送 | 高精度封閉型模組 |
靜電消除器 | 斯萊德 |
彩色CCD相機 | 進口彩色高清工業相機 |
飛行航拍 | 軟件類可調整相機高度，適用于不同的產品特性 |
使用者權限管理 | 四階密碼保護，可根據本廠職責劃分，自由設定每階工作內容 |
設備后續擴展功能 | 預留端口后續可實現機械手以實現其他功能進行作業(標配） |
銑刀壽命 | 全鎢鋼銑刀，壽命監控，分一至四段加工（根據實際自由設置） |
自動換刀(選配) | 機器內部有銑刀壽命監控，機器可自動完成更換銑刀，可放6把備用銑刀，銑刀用完后報警提示 優勢:機舒自動完成，可避免工傷及誤操作，提升作業效率 |
條碼相機(選配) | 可實現自動掃描條碼井將相關信息通過機器電腦上傳數據庫 |
斷刀偵測(標配) | 斷刀后機器報警，停止工作 |
工作臺進出方式 | 伺服馬達+精密模組，精度高、穩定性、耐用性更佳 |
信息化份理功能(選配) | 支持MES信息化系統，實現設備與信息化管理無縫對接，開放以太網接口，并支持TCP/IP網絡通信協議，及必要的相關軟件、程序;(標配:保存本地?cái)?shù)據庫)。 |
 | 1.雙工位加工平臺，左右交替，減少主軸等待時間，提高產能； 2.雙Y軸，伺服馬達+精密絲桿，比氣缸更穩定，更安全； 3.設備傳動機構采用精密模組，高精密絲桿和滑軌，精度高，速度快。 4.配置高像素CCD放大鏡頭，飛行拍攝， 輔助程序示教及編輯功能，精度更高更精確，圖像更清晰； 5.自動找Mark點機器視覺功能，分板精度高。 6.吸塵管隨主軸銑刀一起移動，非常有效的去除粉塵（上/下吸塵機構可選）。 7.包含機構：自動進料機構，分板機構，吸塵機構，機械手取放料機構及送料機構。 8.選配MES或ERP連接端口，實時連接中央數據庫。 9.選配條碼相機，可實現自動掃描條碼并將相關信息通過機器電腦上傳數據庫。 10.線體軌道高度：進料端900mm(正負20mm可調），出料端900mm (正負20mm可調）。 11.自主研發，穩定可靠；高精度、高效率、高品質。 12.產品放置治具內檢測，判定是否放好，以免切壞產品。 |

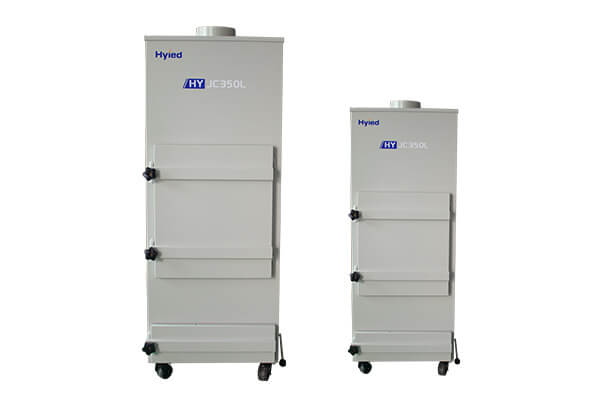

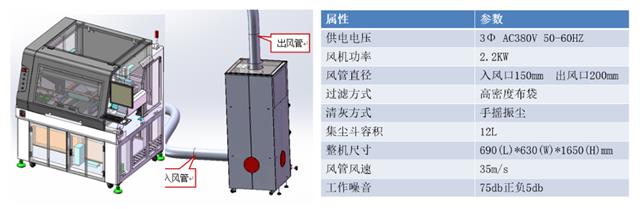

 | 工作原理：粉塵在風機的吸力下進入集塵抽屜，經過濾袋的過濾沉淀于抽屜的底部，用戶只要移出抽屜倒出沉淀物即可。 適用范圍：適用于獨立的整臺設備，如：雕刻、PCB、鉆床設備等。其優勢、特點：輕量化、操作簡單 方便、可持續使用性強。 |
 | |
 | 1.分板機的電源供電電壓為單相交流220V，供電電源線為特制線材；一端為3PIN歐標插頭（取電），另一端為5PIN的航空插頭（對插到分板機5PIN 母頭供電口）。 2.集塵箱的電源供電電壓為三相交流380V，供電電源線為4*2.5mm2的電纜（紅、藍、黑分別接三相交流電，雙色線接地）。 3.集塵箱的啟?？刂菩盘?hào)線，單端接口為4PIN航空插頭（對插到分板機4PIN母頭控制口）。 供氣使用直徑Φ8的氣管供氣，氣動三聯件上的壓力表能實時監測進氣壓 力，當進氣壓力低于設定值（4kg/cm2）時機臺會自動報警提示壓力低。 分板機吸塵管，出貨標配直徑Φ150mm、3米長，200mm猴箍2個。吸塵管一端接到分板機下吸塵口，另一端接到集塵箱入風口，兩端分別用猴箍箍緊。出風口與客戶恰商好，用200mm的風管接至客戶的中央集塵管道。 |
