當前位置：首頁>產品中心>產品類型>在線分板機
產品優勢：
1.無應力切割
2.MARK點精準定位
3.進口彩色高清工業相機，飛行攝像
4.下銑刀分板，滿足客戶個性要求
5.進口高速電主軸
6.高效切割降成本
適用范圍：

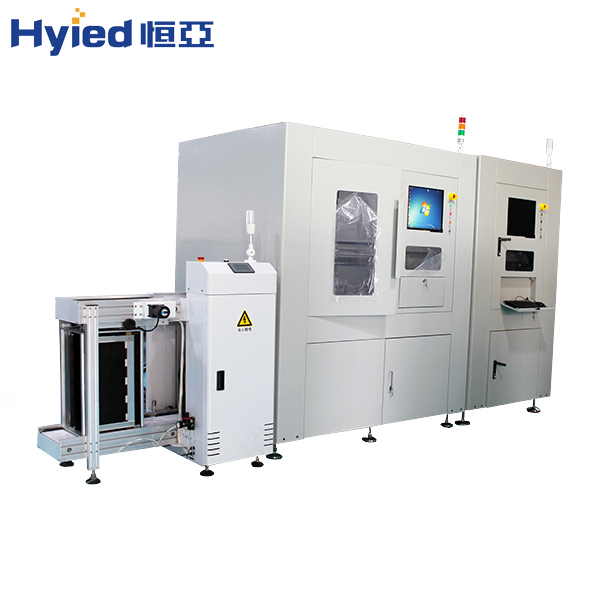

廣泛應用于電腦數碼、汽車行業、3C數碼/家電等行業應用。切割效率高、穩定性強、應用范圍更廣、高精度，高品質高性價比的在線式下銑刀分板機。
效率低，產能??？ |
人工放板，易切壞？ |
精度低，有毛邊？ |
提產能，靠招人？ |
降低材料損耗 縮短周期 在線分板機使產品的制造周期縮短，能夠使企業實現快速交貨，提高企業在市場上的競爭力，同時還可以降低原材料及制品的數量。 | 高像素鏡頭 超高精度 在線分板機上配置高像素CCD放大鏡頭；各種高精度的導向、定位、進給、調整、檢測系統或部件，可以保證產品裝配生產的高精度。 | 大轉速主軸 效率高 采用進口高速電主軸，轉速可達到60000轉，且在線分板機設備能夠?qū)崿F(xiàn)連續生產且故障率低，生產準備時間短，大大提高生產效率。 | 誤操作判斷 安全高效 采用自動上下料結構，線體式作業，載具循環，提高生產效率的同時，更自動斷刀等異常提示，從源頭避免工傷及誤操作。 |
類別 | 項目 | 規格參數 | ||
識別系統 | 自動找Mark點功能 | 彩色圖像查找定位 | ||
攝像機 | 彩色CCD攝像機，分辨率0.008 mm/pixel， （選配：條碼相機，識別二維碼及條碼） | |||
CCD對位精度 | 0.005mm | |||
FOV大小 | 5*5mm | |||
照明光源 | 環形結構，高亮白色LED光源 | |||
圖像處理速度 | 畫面處理時間 | <300MS/FOV | ||
機械系統 | 靜電消除方式 | 離子風棒 | ||
可加工PCB尺寸（MAX） | L350*W350mm | |||
切割精度 | ± 0.05mm | |||
可加工PCB厚度/銑刀 | 0.5mm-3.0mm/0.8mm-3.0mm | |||
X、Y、Z平臺 和機械手平 臺，以及進、出 料機構 | 驅動設備 | 精密伺服電機控制系統/精密導軌,研磨滾珠絲桿 | ||
進口主軸轉速 | 高速電主軸（ 20000-60000）RPM（進口/國產可選） | |||
機臺重復定位精度 | ± 0.02mm | |||
設備定位精度 | ± 0.05mm | |||
移動速度（MAX） | 1000mm/秒（X、Y軸），500mm/秒（Z軸） | |||
切割速度（MAX） | 100mm/秒（X、Y軸），60mm/秒（Z軸） | |||
換刀方式 | 手動換刀 | |||
| 斷刀檢測 | 標配 | |||
出料方式 | 皮帶出料或治具定位出料 | |||
進料方式 | 軌道進料，進料高度900±20，寬度60-350自動調節，流向：左進右出 | |||
取放料方式 | 上料機械手+下料機械手，雙機械手平臺 | |||
軟件系統 | 操作系統 | Windows7 | ||
設備檢測 | 開機自動檢測功能 | |||
AutoCut程序 | 特點 |
| ||
操作界面 | 可視化編程界面，操作簡單 | |||
Mark | 每個PCB板點數 | 最多可設定2個Mark點 | ||
識別速度 | < 0.5 秒/個 | |||
控制系統 | 軟件控制方式 | 工業電腦+運動控制器，程序容量120G | ||
顯示輸出 | 17'液晶顯示器 | |||
軟件版本 | 恒亞刀具分板系統（LX-2）V1.0 | |||
其它參數 | 電源供應 | 主機: 電壓AC220V/50HZ 集塵機:電壓 AC380V/50HZ. 3P | ||
供氣 | 4-6 kg/c㎡ | |||
設備重量 | 約600公斤 | |||
機器功率 | 4.2KW | |||
PCB治具方式 | ?？顚Ｓ霉ぱb治具 | |||
分板機外形尺寸 | L*W*H<=1703X1301X2011mm（不含警示燈高度） | |||
銑刀規格 | 0.8-3.0MM（刀柄規格統一3.175） | |||
集塵方式 | 上吸塵（3/5HP，主軸吸塵） | |||

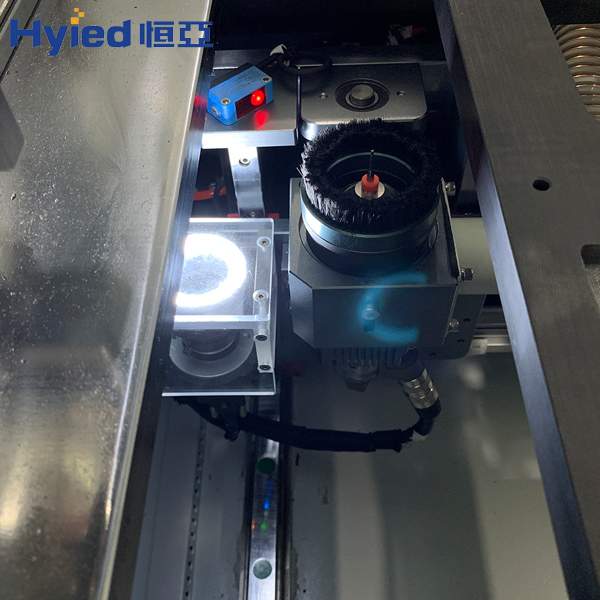

 | 手動換刀系統 具備自動斷刀檢知功能；采用進口電主軸，使用壽命更久，穩定性好 ；切割應力更小、板邊平滑、精密度高；Z軸具備自動補償設定，可自動調整銑刀深度；未來可免費擴展機器手臂信號端口，以實現無人化操作。 |
 | |
托板蓋板 利用伺服驅動兩個工作平臺，交替加工放置pcb基板，減少等待時間，增加產能，解決了汽缸式驅動平臺的精度問題。治具上設有產品放置檢測，判定產品是否放好，以免切壞產品。 |  |
 | |

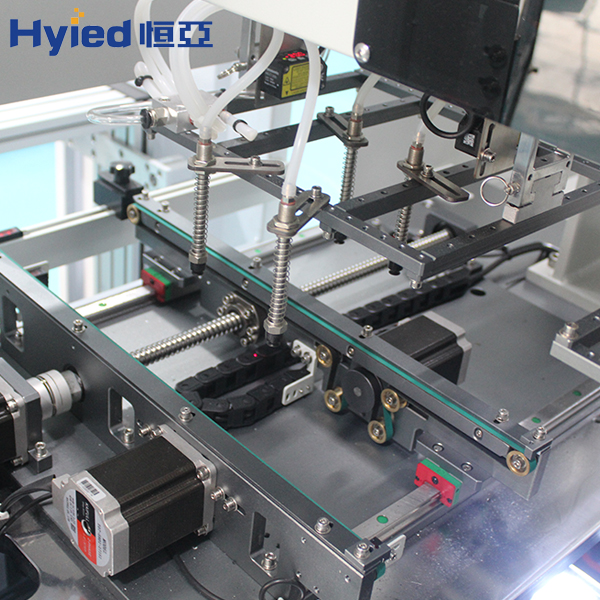

 | 機械手移載 移載X軸采用伺服馬達+精密型封閉模組驅動，精度高，速度快，外觀美。雙機械手移載機構，上下料分開，效率高，靈活性強，換線快。設有產品取放異常報警。 |
 | |

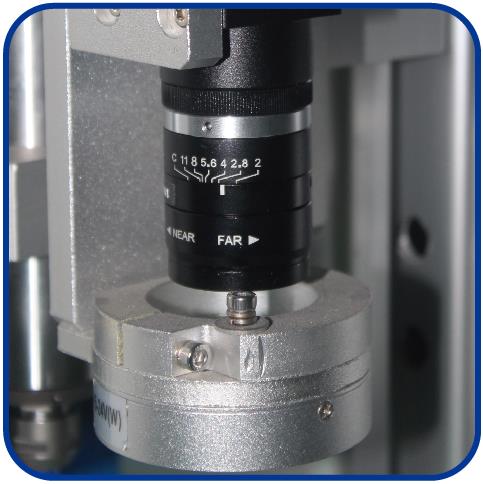

視覺系統 高像素彩色CCD及大倍功率鏡頭，可輔助程序示教及編輯模擬功能，自動MARK定位補正系統，提高切割精度，防止板未到位失誤而割壞基板，左右程序復制及切換機種更快捷。飛行航拍相機結構設計，左右平臺可分割不同產品，且在治具高度不同的情況下也能加工。可選裝條碼讀取功能，實現1D/2D條碼的讀取并保存或上傳，便于追溯及數字化管理。 |  |
主軸 | 進口主軸(國產可選) |
伺服馬達 | 進口伺服(國產可選) |
精密傳送 | 高精度封閉型模組 |
彩色CCD相機 | 進口彩色高清工業相機 |
飛行航拍 | 可軟件控制上下對焦高度，以適用不同PCB板厚及治具高度 |
使用者權限管理 | 四階密碼保護，可根據本廠職責劃分，自由設定每階工作內容 |
設備后續擴展功能 | 支持CNM通信，可外接機械手，實現其他功能進行作業；支持TCP網絡接口通信，實現工業4.0無人車間生產 |
銑刀壽命 | 全鎢鋼鐵刀，壽命監控，分四段加工 |
報警提示 | 具備三色聲光報警（正常工作、等待測試、故障報警）； 具備故障報警：氣壓不穩、阻塞、碰撞、斷刀 優勢:機舒自動完成，可避免工傷及誤操作，提升作業效率 |
條碼相機(選配) | 可實現自動掃描條碼井將相關信息通過機器電腦上傳數據庫 |
信息化份理功能(選配) | 支持MES信息化系統，實現設備與信息化管理無縫對接，開放以太網接口，并支持TCP/IP網絡通信協議，及必要的相關軟件、程序；（標配：保存本地?cái)?shù)據庫） |
 | 1.機床結構：機身采用高剛性一體化焊接底座，橫梁式結構，單主軸、雙拖盤由伺服電機+絲桿驅動交互運動，長期保證設備的高精度、高穩定性。 2.鈑金防護：整機為全封閉防護，機床造型美觀，操作、維修方便。 3.運動模組：X軸采用高精密伺服馬達+絲桿模組，運動速度快、精度高。 4.導軌：Y、Z軸導軌采用高精密滾珠線軌承載，高剛性，低摩擦，低噪音。 5.絲桿：Y、Z軸絲桿采用高精度絲桿，運行精度高，穩定性好。 6.主軸：大幅降低切割應力、板邊平滑、精度高；具備斷刀、滑刀實時監測功能。 7.視覺：配置高像素CCD放大鏡頭，飛行拍攝，自動找產品上的Mark點，輔助程序示教及編輯功能,精度更高更精確,圖像更清晰。 8.系統：加工參數二次優化，響應傳輸快，抗干擾性強，控制穩定，滿足用戶的數控加工功能，也方便配合客戶開發獨特的輔助功能。 9.吸塵機：吸塵機，吸力大，能非常有效的去除粉塵。 |
